[V] RFID를 활용한 자판기 테스트

안녕하세요! 탱탱규탱입니다!



이번 글은 RFID를 활용해서 기성 쇼케이스 자판기에서 상품 판매 가능성 확인 테스트입니다!

진짜 간단한 테스트입니다! :)



[소요 기간]

- 약 3일



[Stack]

- Android (Kotlin)



[사유]

- Android를 고른 이유?

  안드로이드 보드로 개발했기 때문입니다!



[준비물]

- RFID 리더 + 안테나[USB] / 85 달러 / 6m까지 수신

RFID 리더 + 안테나

- 칩 50pc 14달러 / 개당 300원 이상 예상

RFID 스티커





[Flowchart]



Flowchart



[프로토타입 테스트]

- 6층으로 각 1개의 태그 스티커 보유

6층으로 구성, 각 1개씩



- 테스트 영상

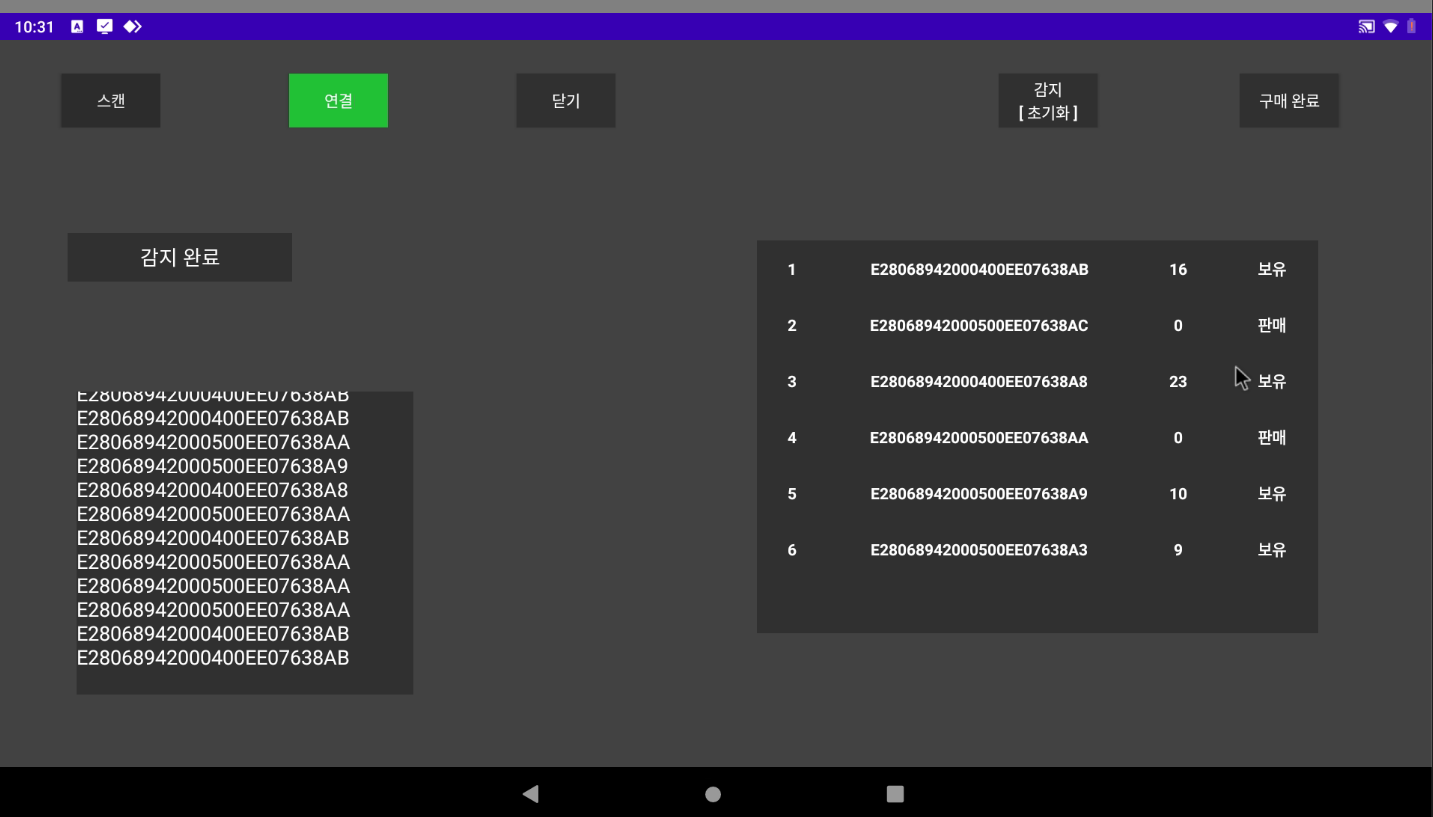

- 테스트 결과 화면

앱 화면

- 평가

1. 완전 막힌 철로 실험한 결과 - 잘 인식 안되는 경향이 있습니다. 하지만 쇼케이스는 뚫린 철로 되어있기에 가능하다고 사료
2. RFID 리더기의 개수는 쇼케이스에서 테스트 진행해봐야지 알 것 같습니다.
3. 캔에 태그를 부착할 경우 - 이상한 값의 태그가 여러개 인식되는 경우가 발생됩니다. (절대 불가능 사료)
4. 전체 결론은 긍정적으로 생각됩니다.



[기성 쇼케이스 테스트]

- 내부 구성

내부 구성



- 외관 및 내과 이미지

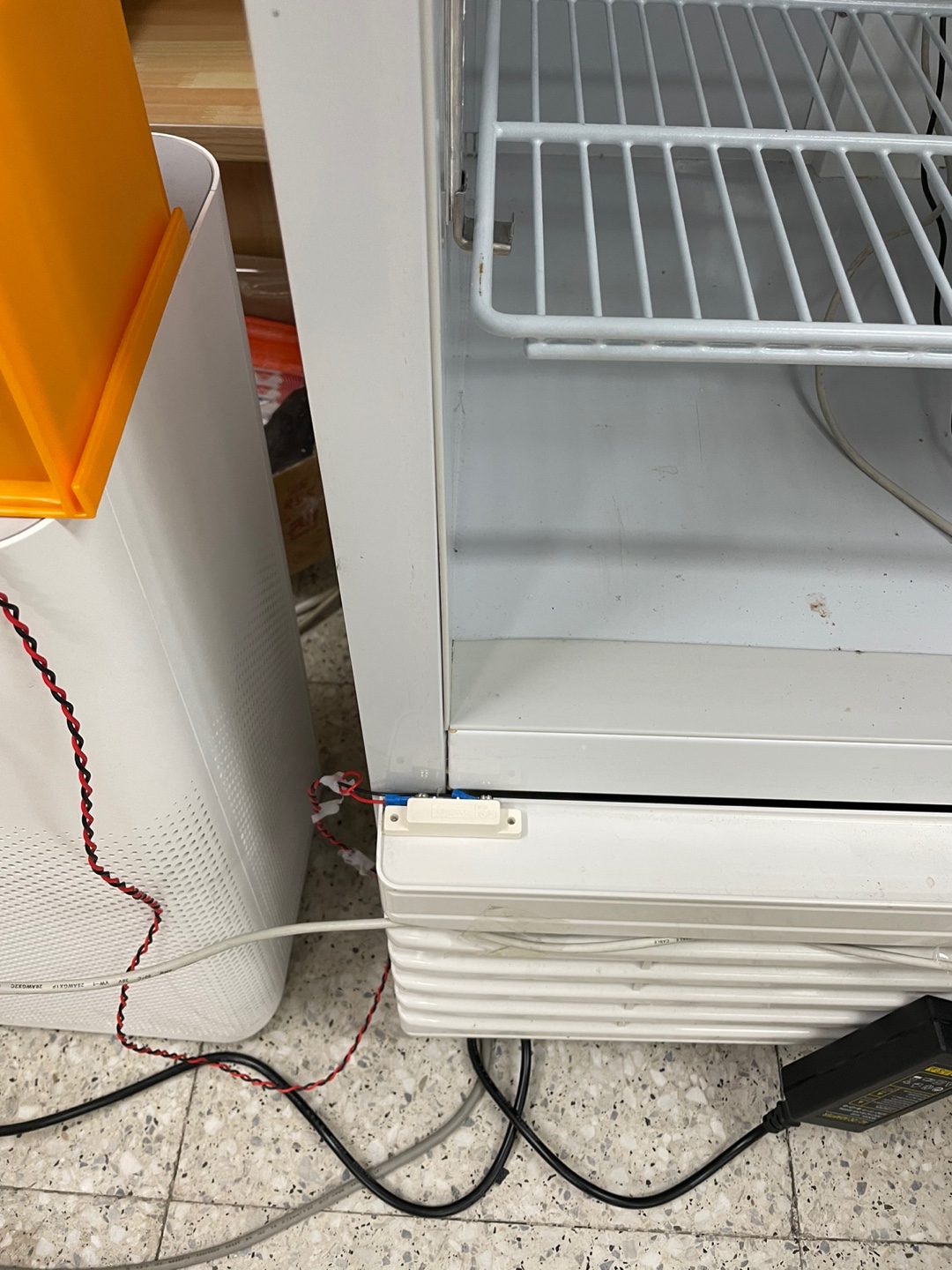

외관, 내부 RFID, 도어 센서

- 테스트 영상

진행 순서

1. 전체 상품 확인 →

2. 문 열기 → 상품 출고 → 문 닫기 → 판매 상품 확인 → 판매 상품 결과 표기 →

3. 문 열기 → 상품 출고 → 문 닫기 → 판매 상품 확인 → 판매 상품 결과 표기



기성 쇼케이스 테스트



- 평가

인식 가능

1. [종이] 종이 박스, 컵
2. [도기, 유리] 도기 컵
3. [플라스틱] 플라스틱 컵
4. [천] 구급 키트
5. [스트로폼, 비닐] 컵라면

인식 불가능

- 액체 : 더 테스트가 필요

- 금속 : 인식률 0%

액체 (더 테스트 필요) / 금속 (인식률 0%)



- 캔은 부착 상태에 따라 다릅니다.

- 직접 : 0% / 간접 : 90% / 살짝 : 70%

직접 부착 / 띄어진 부착 / 살짝 부착





[문제점 및 결론]

1. RFID Power에 따른 인식 범위
   RFID 리더기에 Power를 설정할 수 있습니다.
   Power를 낮게하면 할 수록 인식 거리가 짧아지면서 인식률이 낮아집니다.

   " 그럼! Power를 높게하면 좋지 않을까? " 의문이 들겁니다.

   Power를 높게 할 경우!
   가져간 상품을 쇼케이스 앞에 들고 있으면 RFID Tag 인식으로 쇼케이스 내부에 있는 것으로 간주됩니다.

   치명적인 문제 해결 방안은 2가지 있습니다.

   1. 적당한 Power (10~15dBm) 설정 + RFID 안테나 방향 (문과 등지도록) 제어로 RFID 리더기 1개를 사용한다. - 현재 테스트 방식
   2. 낮은 Power의 RFID 리더기 2개 [1,2층 담당 / 3,4층 담당] 를 사용한다. - 이 방식은 기존 무인 쇼케이스 회사가 적용한 것으로 사료


2. 앞으로 필요한 개발
   RFID 인식 안전성
   신속한 인식과 처리
   안전한 시나리오 구성



위와 같이 테스트 진행해봤습니다!

혹시나 더 궁금하신 내용 있으시면 댓글 남겨주세요!!
